銅制擴徑接頭 |
|
|
|
|
|
|
|
|
|
| |
螺牙規格:公制牙（Metric),PG牙,G牙及NPT牙。
產品材質：采用銅鍍鎳制成。
工作溫度:-40℃到+110℃,短時間可以達到120℃。
產品特征：小螺紋轉變成大螺紋.
特殊說明；除標準規格外，可按技術要求加工成各種不同螺紋之間的轉換變徑。（如M牙變M牙，M牙變PG牙，G牙等等）
|
|
| |

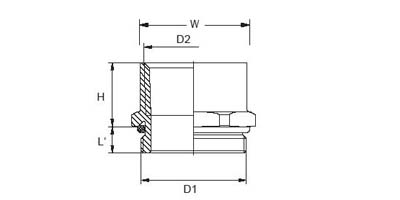

| 產品規格 |
|
螺紋長度（L） |
高度（H) |
寬度（W） |
基本包裝 |
產品編號 |
外螺紋（D1) |
內螺紋(D2) |
| BJ-M12/M16 |
M12 |
M16 |
6.0 |
8.5 |
18 |
50pcs |
BJ-M16/M20 |
M16 |
M20 |
6.0 |
8.5 |
24 |
BJ-M20/M25 |
M20 |
M25 |
6.5 |
9.0 |
30 |
BJ-M25/M32 |
M25 |
M32 |
7.5 |
10.0 |
39 |
25pcs |
BJ-M40/M32 |
M32 |
M40 |
8.0 |
10.0 |
43 |
BJ-M50/M40 |
M40 |
M50 |
9.0 |
12.5 |
57 |
5pcs |
BJ-M63/M50 |
M50 |
M63 |
10.0 |
14.0 |
64 |
BJ-PG7/PG9 |
PG7 |
PG9 |
6.0 |
8.5 |
17 |
50pcs |
BJ-PG9/PG11 |
PG9 |
PG11 |
6.0 |
8.5 |
20 |
BJ-PG11/PG13.5 |
PG17 |
PG13.5 |
6.5 |
8.5 |
22 |
| BJ-PG13.5/PG16 |
PG13.5 |
PG16 |
6.5 |
9.0 |
24 |
BJ-PG16/PG21 |
PG16 |
PG21 |
6.5 |
9.5 |
30 |
25pcs |
BJ-PG21/PG29 |
PG21 |
PG29 |
7.5 |
10.0 |
39 |
BJ-PG29/PG36 |
PG29 |
PG36 |
8.0 |
11.5 |
50 |
BJ-PG36/PG42 |
PG36 |
PG42 |
9.0 |
12.5 |
57 |
5pcs |
BJ-PG42/PG48 |
PG42 |
PG48 |
10.0 |
14.0 |
64 |
| 備注： |
除標準規格外，可根據需要定制加工。 |
|
|
|
|
|
|
|
 |
